OpenStack的基本概念与架构图

LINUX技术 老子黑牵翻 4667浏览 0评论

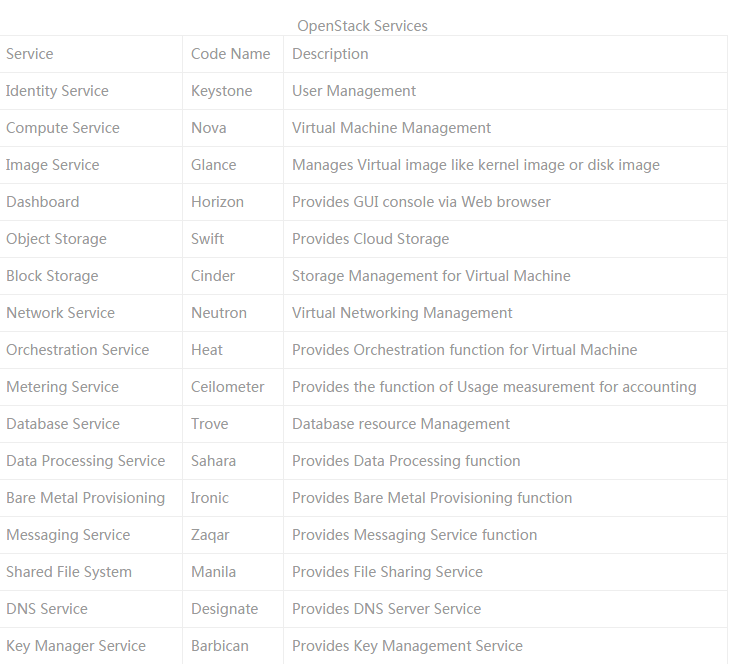

       OpenStack项目是一个开源的云计算平台,旨在实现很简单,大规模可伸缩,功能丰富。来自世界各地云计算开发人员和技术人员共同创建OpenStack项目。OpenStack通过一组相关的服务提供一个基础设施即服务(IaaS)解决方案。每个服务提供了一个应用程序编程接口(API),促进了这种集成。根据您的需要,你可以安装部分或全部服务。下表描述了构成OpenStack架构的OpenStack服务:



20160913001

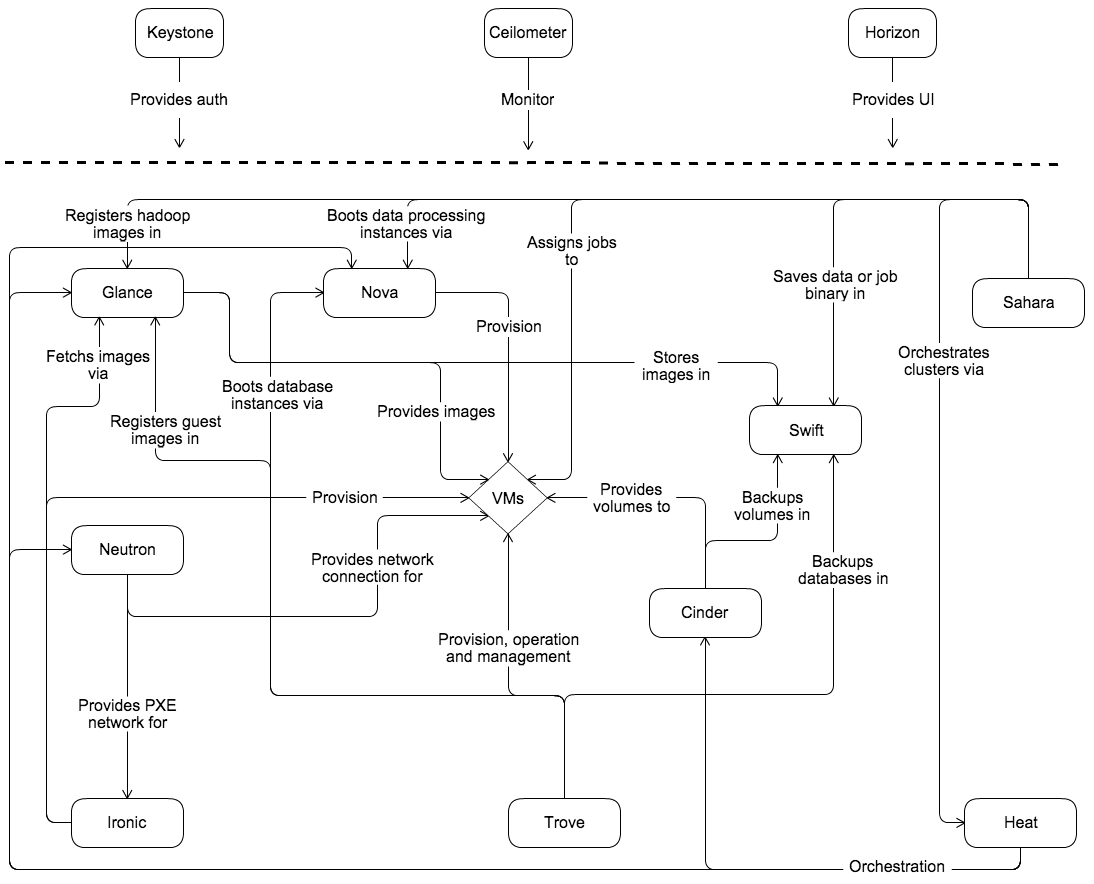

下面的图显示了OpenStack服务之间的关系:

20160913002

       为了设计、部署和配置OpenStack,管理员必须理解明白OpenStack的逻辑架构。正如OpenStack概念架构图显示,OpenStack包含一些独立的部分,称作OpenStack服务。所有服务授权认证都是通过Identity服务。单个服务通过公共APIs与其他服务进行交互,特权管理员用户命令除外。在内部,OpenStack服务是由几个进程组成。所有服务至少有一个API进程,用来监听API请求,预处理它们并传递它们到其他服务。除了Identity服务外,其他服务实际工作是由不同的进程完成。对于一个服务之间的进程通信,使用AMQP消息块。这些服务状态存储在一个数据库中。当部署和配置你的OpenStack云,你可以选择不同的消息队列服务和数据库服务,如RabbitMQ、MySQL、MariaDB和SQLite。下面的图显示了大多数通用的OpenStack云:

20160913003
